Dzianinowa uszczelka z siatki drucianej





Oferujemy dzianinową uszczelkę siatkową, która jest rodzajem uszczelki EMC stosowanej do ekranowania EMI i RFI. Do jego produkcji wykorzystano najwyższej jakości surowce i zaawansowaną technologię. Uszczelka z siatki drucianej jest dostępna w wielu różnych kształtach, dostosowanych do różnych zastosowań. Może być okrągły, prostokątny, podwójnie okrągły, okrągły z ogonem itp.





Numer części	Średnicaφ	Numer części	Średnicaφ
S-C-2424-B-0	φ2,4 mm+0,5/-0.0mm	S-C-7979-B-0	φ7,9 mm+0,8/-0.0mm
S-C-3232-B-0	φ 3,2 mm+0,5/-0.0 mm	S-C-9595-B-0	φ9,5 mm+0,8/-0.0mm
S-C-4040-B-0	φ4.0mm+0.5/-0.0mm	S-C-1313-B-0	φ12,7 mm+0,8/-0.0 mm
S-C-4848-B-0	φ4,8 mm+0,8/-0.0mm	S-C-1515-B-0	φ15,9 mm+1.0/-0.0mm
S-C-6464-B-0	φ6,4 mm+0,8/-0.0mm	S-C-2525-B-0	φ25,4 mm+1.0/-0.0mm

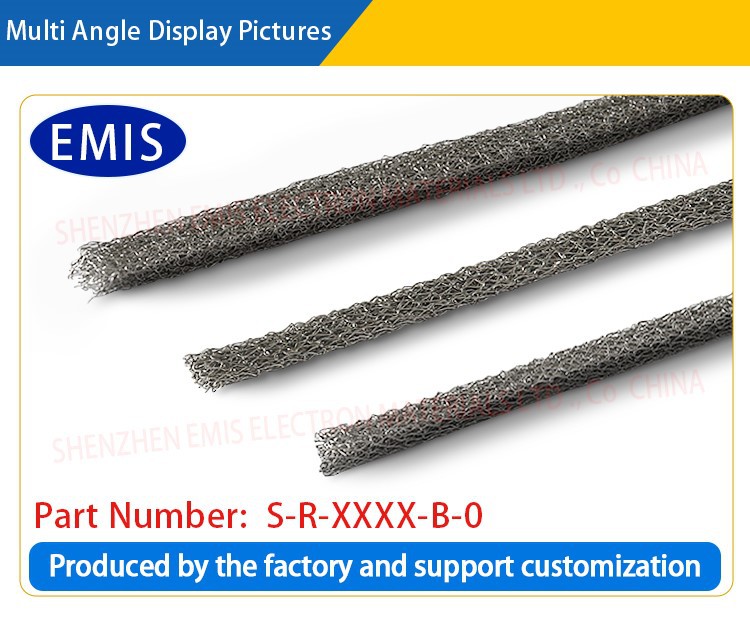

Numer części	Szerokość	wysoki	Numer części	Szerokość	wysoki
S-R-1616-B-0	1,6+0,3/-0 mm	1,6+0,3/-0 mm	S-R-7932-B-0	7.9+0.8/-0.0mm	3,2+0,5/-0mm
S-R-3216-B-0	3,2+0,3/-0mm	1,6+0,3/-0 mm	S-R-9532-B-0	9,5+0,8/-0.0mm	3,2+0,5/-0mm
S-R-4816-B-0	4,8+0,4/-0mm	1,6+0,3/-0 mm	S-R-1332-B-0	12,7+0,8/-0.0mm	3,2+0,5/-0mm
S-R-7916-B-0	7.9+0.8/-0.0mm	1,6+0,3/-0 mm	S-R-1932-B-0	19.1+1.0/-0.0mm	3,2+0,5/-0mm
S-R-9516-B-0	9,5+0,8/-0.0mm	1,6+0,3/-0 mm	S-R-2532-B-0	25.4+1.0/-0.0mm	3,2+0,5/-0mm
S-R-1316-B-0	12,7+0,8/-0.0mm	1,6+0,3/-0 mm	S-R-4848-B-0	4.8+0.8/-0.0mm	4.8+0.8/-0.0mm
S-R-2424-B-0	2.4+0.5/-0.0mm	2.4+0.5/-0.0mm	S-R-6448-B-0	6,4+0,8/-0.0mm	4.8+0.8/-0.0mm
S-R-3224-B-0	3.2+0.5/-0.0mm	2.4+0.5/-0.0mm	S-R-2532-B-0	7.9+0.8/-0.0mm	4.8+0.8/-0.0mm
S-R-4824-B-0	4.8+0.8/-0.0mm	2.4+0.5/-0.0mm	S-R-6464-B-0	6,4+0,8/-0.0mm	6,4+0,8/-0.0mm
S-R-6424-B-0	4.8+0.8/-0.0mm	2.4+0.5/-0.0mm	S-R-7964-B-0	7.9+0.8/-0.0mm	6,4+0,8/-0.0mm
S-R-9524-B-0	9,5+0,8/-0.0mm	2.4+0.5/-0.0mm	S-R-9564-B-0	9,5+0,8/-0.0mm	6,4+0,8/-0.0mm
S-R-9516-B-0	9,5+0,8/-0.0mm	1,6+0,3/-0 mm	S-R-1364-B-0	12,7+0,8/-0.0mm	6,4+0,8/-0.0mm
S-R-9516-B-0	9,5+0,8/-0.0mm	1,6+0,3/-0 mm	S-R-9595-B-0	9,5+0,8/-0.0mm	9,5+0,8/-0.0mm



Numer części	Szerokość	wysoki	Numer części	W	H
SB-4113-MD-0	12.7+1.6/-0.0mm	4.1+0.5/-0.0mm	SB-1988-MD-0	19,1+1,6/-0.0mm	8.8+0.8/-0.0mm
SB-1941-MD-0	19,1+1,6/-0.0mm	4.1+0.5/-0.0mm	SB-2588-MD-0	25,4+1,6/-0.0mm	8.8+0.8/-0.0mm
SB-1657-MD-0	{{0}},6/-0,0 mm	5.7+0.8/-0.0mm	SB-1910-MD-0	19,1+1,6/-0.0mm	10.4+1.2/-0.0mm
SB-1957-MD-0	{{0}},6/-0,0 mm	5.7+0.8/-0.0mm	SB-2810-MD-0	28.5+2.0/-0.0mm	10.4+1.2/-0.0mm
SB-1972-MD-0	19,1+1,6/-0.0mm	7.2+0.8/-0.0mm	SB-2513-MD-0	25,4+1,6/-0.0mm	13.6+1.6/-0.0mm
SB-2572-MD-0	{{0}},6/-0,0 mm	7.2+0.8/-0.0mm	SB-3113-MD-0	31.2+2.0/-0.0mm	13.6+1.6/-0.0mm



Notatka:

1. Materiał drutu plecionego: miedź berylowa, drut monelowy, drut miedziany ocynowany, drut stalowy pokryty miedzią ocynowaną, drut żelazny pokryty miedzią ocynowaną, drut ze stali nierdzewnej itp.;

2. Powierzchnia plecionego drutu może mieć naturalny kolor; cynowany; niklowany; posrebrzany; pozłacane itp.;

3. W przypadku materiałów specjalnych i niestandardowych kształtów konstrukcyjnych możliwa jest personalizacja. Prosimy o kontakt z naszym menadżerem sprzedaży.

Numer skrócony produktu z drutu plecionego: TS-AABB-MD-P

Uwagi:

T reprezentuje typ:

T oznacza B: drut w oplocie z miedzi berylowej; T oznacza S: siatka z litego metalu; T oznacza C: siatka z drutu metalowego z rdzeniem; T oznacza S: uszczelniona siatka z drutu metalowego;

T jak W: pas z metalowej siatki drucianej;

S reprezentuje kształt:

S oznacza C: okrągły; S to R:kwadrat;S to kształt D:D; S ma kształt P:P; S ma kształt B:B;

AABB: rozmiar struktury produktu.

M oznacza materiał: M oznacza B: miedź berylowa; M oznacza S: drut ze stali nierdzewnej; M oznacza M: drut monelowy; M oznacza D: drut miedziany z ocynowanym fosforem; M oznacza F: drut stalowy pokryty miedzią ocynowaną;

D oznacza materiał rdzenia wewnętrznego: D oznacza 0:brak;D oznacza N:kauczuk chloroprenowy; D oznacza S: kauczuk silikonowy; D oznacza P:gąbka poliuretanowa;

P reprezentuje wygląd:0:naturalny kolor; P oznacza S: beryl-miedź cynowana; P oznacza N: miedź berylowa pokryta niklem; P oznacza Z: miedź berylowa platerowana cynkiem.





Wprowadzić

Dziana uszczelka siatkowa jest uszczelką kompozytową wykonaną z dzianiny siatkowej i materiału elastycznego. W porównaniu z tkaną uszczelką z siatki drucianej, metalowy drut dzianej siatki drucianej jest tkany specjalną technologią dziania, która ma różne właściwości strukturalne i zalety użytkowe. Jest szeroko stosowany w gałęziach przemysłu, które wymagają wysokiego uszczelnienia, silnego efektu ekranowania elektromagnetycznego lub funkcji przewodzącej, zapewniając doskonałe uszczelnienie, amortyzację i działanie przeciwzakłóceniowe.

Cechy:

Ekranowanie elektromagnetyczne: skutecznie przeciwdziała zewnętrznym zakłóceniom elektromagnetycznym (EMI) i zakłóceniom częstotliwości radiowych (RFI), chroniąc normalne działanie wrażliwego sprzętu.

Skuteczność uszczelniania: materiały elastomerowe zapewniają niezawodne działanie uszczelniające, aby zapobiec wyciekom cieczy, gazu lub cząstek.

Przewodność: metalowa siatka druciana zapewnia dobrą przewodność i chroni sprzęt elektroniczny przed uszkodzeniami statycznymi.

Antywibracje i amortyzacja: skutecznie redukują uszkodzenia sprzętu wibracyjnego i przedłużają jego żywotność.

Odporność na wysoką temperaturę i korozję: stosując stal nierdzewną i inne materiały odporne na wysokie temperatury, może pracować stabilnie i długoterminowo w ekstremalnych warunkach.

Proces produkcyjny

1. Wybór i obróbka drutu metalowego

Najpierw wybierz odpowiednie materiały z drutu metalowego. Typowe materiały obejmują stal nierdzewną, miedź, miedź berylową, nikiel i inne metale, które mają doskonałą przewodność, odporność na wysoką temperaturę i odporność na korozję. Średnicę, wytrzymałość, przewodność i inne właściwości drutu metalowego należy określić zgodnie z wymaganiami funkcjonalnymi końcowej uszczelki.

Obróbka powierzchniowa: W celu poprawy odporności na korozję i trwałości drutu metalowego, drut metalowy jest zwykle poddawany obróbce powierzchniowej (np. niklowaniu, chromowaniu, pasywacji itp.), aby zapewnić jego stabilność podczas długotrwałego użytkowania.

2. Dzianie i tkanie drutu metalowego

Drut metalowy jest wpleciony w siatkę w procesie dziania. Dzianie jest ciaśniejsze i bardziej stabilne strukturalnie niż tradycyjne procesy tkania, co może zwiększyć ogólną wytrzymałość i trwałość metalowej siatki drucianej. Metody tkania dzianej siatki z drutu metalowego zwykle obejmują splot płócienny i splot diagonalny itp., A odpowiednią metodę tkania dobiera się zgodnie ze specyficznymi wymaganiami zastosowania produktu.

Proces tkania: Na maszynie dziewiarskiej drut metalowy jest przeplatany w siatkę przez igły i ramy przędzy maszyny dziewiarskiej, tworząc strukturę siatki o różnych specyfikacjach. Dziana siatka metalowa ma zwykle dobrą wytrzymałość na rozciąganie i odporność na rozdarcie i nadaje się do środowisk o wysokim ciśnieniu lub wysokiej temperaturze.

Prasowanie w wysokiej temperaturze: Siatkę drucianą łączy się z materiałem elastomerowym poprzez ogrzewanie w wysokiej temperaturze i ciśnienie, aby zapewnić mocne połączenie obu elementów, tworząc strukturę kompozytową.

Proces klejenia: Można również użyć mocnego kleju lub specjalnych klejów do połączenia siatki drucianej z materiałem elastomerowym, aby zapewnić jej długoterminową stabilność i efekt uszczelniający.

3. Wulkanizacja lub utwardzanie

W przypadku gumowych materiałów elastomerowych zwykle wymagana jest obróbka wulkanizacyjna. Proces wulkanizacji sieciuje łańcuchy molekularne gumy poprzez ogrzewanie i reakcje chemiczne, zwiększając elastyczność oraz odporność na wysoką temperaturę i zużycie.

Utwardzanie: Obróbka wulkanizacyjna lub inne procesy utwardzania sprawiają, że elastomer ma dobre uszczelnienie, odporność na ciśnienie i odporność na ciepło oraz poprawia kompleksowe działanie uszczelki.

4. Cięcie i formowanie

Przytnij połączoną uszczelkę z dzianiny siatkowej do wymaganego rozmiaru i kształtu. Ten krok zwykle wymaga użycia precyzyjnych narzędzi tnących, aby zapewnić dokładny rozmiar produktu, gładkie krawędzie i spełnienie wymagań instalacyjnych różnych urządzeń.

Precyzyjne cięcie: Użyj cięcia laserowego lub cięcia formy, aby zapewnić jakość cięcia każdej uszczelki i uniknąć uszkodzenia siatki drucianej lub elastomeru podczas procesu cięcia.



Obszary zastosowań

Sprzęt elektroniczny: używany do ekranowania elektromagnetycznego i ochrony przed wyładowaniami elektrostatycznymi, aby zapewnić ochronę sprzętu przed zakłóceniami zewnętrznymi.

Przemysł motoryzacyjny: stosowany w pokładowym sprzęcie elektronicznym w celu zapobiegania zakłóceniom elektromagnetycznym i zapewnia ochronę szczelności.

Przemysł lotniczy: zapewnia ekranowanie elektromagnetyczne i ochronę uszczelnienia dla precyzyjnego sprzętu lotniczego, aby zapewnić jego niezawodność w trudnych warunkach.

Urządzenia przemysłowe: stosowane do uszczelniania i ochrony różnych maszyn i urządzeń, aby zapobiec wyciekom cieczy i poprawić działanie antywibracyjne.

Przemysł energetyczny: Zapewnij skuteczne ekranowanie elektromagnetyczne i ochronę uziemienia sprzętu elektroenergetycznego, aby zapewnić stabilną pracę sprzętu.

Nasze zalety:

Jesteśmy innowacyjnym przedsiębiorstwem specjalizującym się w badaniach i rozwoju, produkcji i sprzedaży dzianych uszczelek z siatki drucianej, zaangażowanym w dostarczanie klientom na całym świecie wysokiej jakości rozwiązań uszczelniających, ekranujących, przewodzących i odpornych na wstrząsy. Firma posiada zaawansowane procesy produkcyjne i akumulację techniczną oraz jest w stanie zapewnić dostosowane produkty i usługi dla klientów z różnych dziedzin.

W naszej fabryce rozumiemy, że różne zastosowania mogą mieć unikalne wymagania. Dlatego nasze dzianinowe uszczelki z siatki drucianej są w pełni konfigurowalne i modyfikowalne. Oferujemy szeroką gamę opcji, w tym różne rozmiary, kształty, grubości i metody instalacji, dzięki czemu nasi klienci mogą znaleźć idealne rozwiązanie spełniające ich specyficzne potrzeby w zakresie ekranowania EMI. Nasz zespół ekspertów ściśle współpracuje z klientami, aby zrozumieć ich potrzeby i zapewnić niestandardowe uszczelki, które są doskonale dostosowane do ich zastosowań.

Skontaktuj się z nami:

Niezależnie od tego, czy potrzebujesz niestandardowych uszczelek z dzianiny drucianej, czy masz pytania w procesie wyboru produktu, z całego serca zapewnimy Ci profesjonalne wsparcie techniczne i obsługę posprzedażną. Zapraszamy do kontaktu w celu uzyskania bardziej szczegółowych informacji na temat naszych produktów i usług.



Kwalifikacja produktu



Proces produkcji uszczelek z dzianiny metalowej

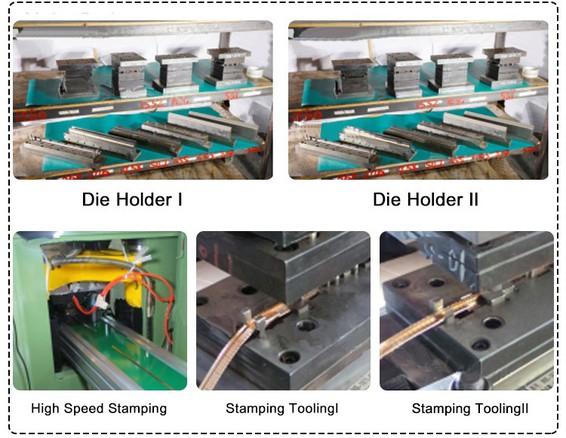

Możliwość projektowania i produkcji narzędzi

Główne urządzenia:

Szlifierka precyzyjna: 4 kpl.;

Frezarka: 3 zestawy;

Wiertarka: 3 zestawy;

Cięcie drutem elektrodowym: 2 kpl.;

Młynarze: 1 zestaw;

Inaczej: 5 zestawów



Charakterystyczny parametr surowca BeCu

Składnik chemiczny

Be-----------1.8%-2.%(seria o wysokiej zawartości berylu)

Kobalt + nikiel--------- 0.20% (co najmniej)

Kobalt + nikiel + żelazo------ 0.60% (maksymalnie)

Miedź-------pozostała



Własność fizyczna

Przewodność elektryczna (IACS)---22-25%

Moduł sprężystości (psi) --- 18.5*10⁶

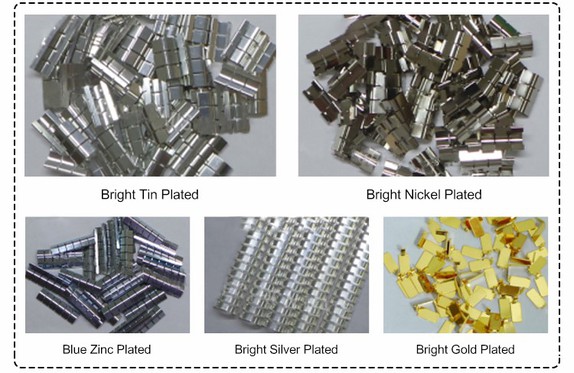

Galwanizacja na powierzchni produkcyjnej miedzi berylowej

Typowe zdjęcia produktów galwanicznych



Dostarczaj, wysyłaj i serwuj

Szybka dostawa

1. Normalny czas realizacji zamówień luzem: mniej niż 3 dni;

2.Maksymalny czas dla produktów specjalnych: mniej niż 7 dni.

3. Normalny czas realizacji bezpłatnej próbki: mniej niż 2 dni.

4. Czas dostawy produktów specjalnych: poniżej 7 dni.

5. Czas zakończenia ręcznej produkcji próbek: mniej niż 7 dni





Często zadawane pytania

P1: Co to jest uszczelka z dzianiny z siatki drucianej?

A1: Dziana uszczelka siatkowa to uszczelka wykonana z metalowej siatki i elastomeru. Łączy w sobie wysoką wytrzymałość siatki metalowej i uszczelnienie materiału elastomerowego i ma wiele funkcji, takich jak ekranowanie elektromagnetyczne, uszczelnianie, przewodność i odporność na wstrząsy. Jest szeroko stosowany w elektronice, samochodach, lotnictwie i innych dziedzinach.



P2: Czy proces produkcji uszczelki z siatki drucianej jest skomplikowany?

A2 Proces produkcji uszczelki z dzianiny siatkowej jest stosunkowo skomplikowany i musi obejmować następujące etapy: wybór i obróbka drutu metalowego, dzianie i tkanie, formowanie materiału elastomerowego, połączenie siatki drucianej i elastomeru, wulkanizacja lub utwardzanie, precyzyjne cięcie, kontrola jakości i testowanie itp. Każde ogniwo wymaga dokładnej kontroli, aby zapewnić najwyższą wydajność produktu.



P3: Jaka jest różnica między uszczelkami z dzianiny drucianej a innymi rodzajami uszczelek?

A3 W porównaniu z tradycyjnymi uszczelkami gumowymi i metalowymi, dzianinowe uszczelki siatkowe mają następujące istotne cechy:

Silniejsza funkcja ekranowania elektromagnetycznego: może skutecznie zapobiegać zakłóceniom elektromagnetycznym i nadaje się na okazje wymagające wysokiej kompatybilności elektromagnetycznej.

Lepsza skuteczność uszczelniania: Dzięki połączeniu elastomeru i siatki drucianej zapewnia silniejszy efekt uszczelniający.

Ekstremalna odporność na warunki środowiskowe: dostosuj się do trudnych warunków pracy, takich jak wysoka temperatura i wysokie ciśnienie, i utrzymuj dobrą wydajność.

Doskonała odporność na wstrząsy: połączenie materiałów elastomerowych sprawia, że ​​uszczelki z dzianiny siatkowej mają dużą odporność na wstrząsy i funkcje amortyzacji.



P4: Wybierz odpowiednią uszczelkę z dzianiny drucianej?

A4 Wybierając uszczelkę z dzianiny siatkowej, należy wziąć pod uwagę następujące czynniki:

Środowisko zastosowania: takie jak temperatura, ciśnienie, korozyjność, wibracje itp.

Wymagania dotyczące ekranowania elektromagnetycznego: Jeśli chcesz zapobiec zakłóceniom elektromagnetycznym, wybierz uszczelkę z siatki drucianej o dobrym działaniu ekranowania elektromagnetycznego.

Wymagania dotyczące uszczelnienia: Wybierz odpowiedni materiał w zależności od rodzaju uszczelnianego medium (gaz, ciecz itp.).

Trwałość i żywotność: Wybierz bardzo trwały materiał, odpowiedni do długotrwałego użytkowania.



P5: Jakie są typowe materiały na uszczelki z siatki drucianej?

A5: Materiały obejmują:

Stal nierdzewna: Ma doskonałą odporność na korozję i wysoką temperaturę i jest często stosowana w zastosowaniach wymagających dużej trwałości.

Miedź berylowa: ma dobrą przewodność elektryczną i nadaje się do zastosowań w ekranowaniu elektromagnetycznym.

Stop niklu: ma odporność na wysoką temperaturę i korozję, odpowiedni do ekstremalnych warunków pracy.

Miedź: ma dobrą przewodność elektryczną i nadaje się do ekranowania i ochrony sprzętu elektrycznego.



P6: Czy uszczelki z tkanej siatki drucianej można dostosować do potrzeb klienta?

A6: Tak, dzianinowe uszczelki z siatki drucianej można dostosować do specyficznych potrzeb klientów. Obejmuje to dostosowanie otworu siatki drucianej, materiału drutu, rodzaju elastomeru, rozmiaru i kształtu uszczelki itp. W zależności od wymagań różnych zastosowań możemy zapewnić klientom rozwiązania „szyte na miarę”.



P7: Jak konserwować i dbać o dziane uszczelki z siatki drucianej?

A7: Regularna kontrola: Regularnie sprawdzaj integralność uszczelki, aby upewnić się, że nie ma uszkodzeń, zużycia lub starzenia.

Czyszczenie: Podczas czyszczenia należy unikać stosowania zbyt silnych rozpuszczalników chemicznych, aby uniknąć uszkodzenia materiału. Zaleca się przecierać neutralnym detergentem i miękką szmatką.

Wymiana: Jeśli uszczelka znajduje się w ekstremalnym środowisku przez dłuższy czas, należy ją regularnie wymieniać, aby zapewnić prawidłowe działanie sprzętu.
