P: Co to jest uszczelka ekranująca EMI
Odp.: Uszczelka ekranująca EMI (zakłócenia elektromagnetyczne), znana również jako uszczelka EMC (kompatybilność elektromagnetyczna), to wyspecjalizowany element stosowany w układach elektronicznych i elektrycznych w celu zapobiegania przedostawaniu się zakłóceń elektromagnetycznych lub zakłóceń o częstotliwości radiowej (EMI/RFI) pomiędzy dwoma sąsiednimi powierzchniach, zazwyczaj tam, gdzie występują szczeliny lub szwy w obudowach lub szafkach elektronicznych.
Podstawowym celem uszczelek ekranujących EMI jest utworzenie przewodzącego uszczelnienia pomiędzy dwiema powierzchniami, takimi jak współpracujące powierzchnie obudowy elektroniki lub krawędzie płytki drukowanej. Uszczelnienie to pomaga powstrzymać emisję elektromagnetyczną z elektroniki znajdującej się wewnątrz i blokuje przedostawanie się zewnętrznych zakłóceń do obudowy. Uszczelki ekranujące EMI są powszechnie stosowane w zastosowaniach takich jak sprzęt telekomunikacyjny, urządzenia medyczne, elektronika wojskowa i lotnicza, elektronika użytkowa i nie tylko.
Kluczowe cechy uszczelek ekranujących EMI obejmują:
1. Materiały przewodzące:Uszczelki te są zazwyczaj wykonane z materiałów przewodzących prąd elektryczny, takich jak elastomery (gumy) wypełnione metalem lub przewodzące materiały z tkaniny na piance.
2. Kształt i profil:Uszczelki ekranujące EMI są dostępne w różnych kształtach i profilach, w tym uszczelki, o-ringi i uszczelki taśmowe, aby spełnić różne wymagania dotyczące uszczelnienia.
3. Kompresja:Po połączeniu obu powierzchni uszczelka jest ściskana, co zapewnia dobry kontakt elektryczny i szczelne uszczelnienie.
4. Klej przewodzący:Niektóre uszczelki ekranujące EMI mają przewodzący klej po jednej lub obu stronach, który ułatwia przyleganie uszczelki do współpracujących powierzchni.
5. Odporność na środowisko:Wiele uszczelek ekranujących EMI zaprojektowano tak, aby wytrzymywały trudne warunki środowiskowe, w tym ekstremalne temperatury, wilgoć i chemikalia.
6. Standardy zgodności:Uszczelki ekranujące EMI są często produkowane zgodnie z określonymi normami i przepisami, takimi jak MIL-STD-461 do zastosowań wojskowych lub przepisy FCC dotyczące elektroniki użytkowej.
Stosując uszczelki ekranujące EMI, producenci mogą poprawić kompatybilność elektromagnetyczną swoich produktów, zmniejszyć ryzyko zakłóceń pomiędzy elementami elektronicznymi i zapewnić, że urządzenia elektroniczne spełniają wymagania regulacyjne dotyczące emisji i podatności na zakłócenia.
P: Dlaczego warto wybrać nas
Odp.: W SHENZHEN EMIS ELECTRON MATERIALS LTD., CO jesteśmy dumni z tego, że jesteśmy wiodącym producentem specjalizującym się w szerokiej gamie najnowocześniejszych rozwiązań w zakresie ekranowania EMI. Dzięki zaangażowaniu w doskonałość, innowacyjność i niezawodność staliśmy się zaufanym partnerem dla firm poszukujących najwyższej jakości ochrony przed zakłóceniami elektromagnetycznymi.
Podstawowe oferty naszej fabryki:

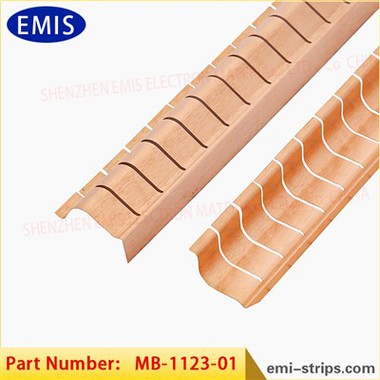

1. Podstawa i uszczelka z miedzi berylowej:
Sprężyna BeCu SMD
Sprężyny z miedzi berylowej
Paski ekranujące pomieszczenia ekranującego i sprężyna SUS
2. Tkanina na piance (pianka przewodząca):
Kompleksowe badania i rozwój oraz produkcja
3. Ekranująca siatka dziewiarska i ekranujący panel o strukturze plastra miodu:
Profesjonalne projektowanie i produkcja
4. Materiały przewodzące:
Folia miedziana
Guma przewodząca
Ferrytowe okulary ochronne
5. Części i narzędzia do precyzyjnego tłoczenia:
Materiały do różnorodnych zastosowań
P: Dlaczego warto wybrać naszą podpórkę i uszczelkę BeCu?
Odp.: Nasza podpórka i uszczelka z miedzi berylowej (BeCu) wyróżniają się wyjątkową wydajnością:
Doskonała odporność:Uszczelki te zachowują swój kształt i integralność nawet po 10000 ściśnięciu.
Skuteczność ekranowania elektrycznego:Uzyskaj wyjątkową ochronę przed zakłóceniami elektromagnetycznymi dzięki skuteczności ekranowania wynoszącej 80-100dB i ekranowaniu pola H wynoszącego 60-70dB przy 200 MHz.
Szeroki zakres częstotliwości:From 2 GHz plane wave shielding of 75-120dB to >Skuteczność ekranowania 110 dB dla płaszczyzny 100 MHz, nasze produkty wyróżniają się w szerokim spektrum.
Niezawodność i szybka dostawa:Możesz na nas liczyć, jeśli chodzi o niezawodną jakość i szybkie dostawy. Doświadcz doskonałej przewodności i stabilności wymiarowej.
Odporność na temperaturę:Nasze uszczelki działają niezmiennie w szerokim zakresie temperatur i są niemagnetyczne.
Wszechstronne opcje:Wybieraj spośród różnych opcji montażu, rozmiarów i konfiguracji, aby dopasować się do swoich konkretnych potrzeb.
Niska siła ściskająca:Skorzystaj z niskiej siły ściskającej, jednocześnie ciesząc się maksymalnymi właściwościami sprężyny.
Stop miedzi o wysokiej wytrzymałości:Wykorzystujemy stop miedzi o najwyższej wytrzymałości i długim czasie cyklu.
Zdolność adaptacji:Nasze uszczelki są przystosowane do dużych różnic szczelin i idealnie nadają się do zastosowań dwukierunkowych.
Zgodność:Wszystkie nasze produkty są zgodne z dyrektywą ROHS i spełniają najnowsze standardy branżowe.
Aplikacje:
Nasze podpórki i uszczelki BeCu znajdują szerokie zastosowanie w branżach takich jak:
Komunikacja
Szafki komputerowe
Urządzenia medyczne
Nowy sprzęt energetyczny
W SHENZHEN EMIS ELECTRON MATERIALS LTD., CO specjalizujemy się w dostarczaniu kompleksowych rozwiązań w zakresie ekranowania EMI, które zapewniają Twoim produktom najwyższy poziom ochrony przed zakłóceniami elektromagnetycznymi. Współpracuj z nami, aby uzyskać najnowocześniejszą technologię, niezawodność i dążenie do doskonałości.
P: Jak działają uszczelki ekranujące EMI?
Odp.: Uszczelki ekranujące EMI (zakłócenia elektromagnetyczne) działają poprzez utworzenie bariery uniemożliwiającej przenikanie promieniowania elektromagnetycznego lub zakłóceń pomiędzy dwiema sąsiadującymi powierzchniami. Uszczelki te zostały zaprojektowane tak, aby zapewnić przewodność elektryczną i szczelne uszczelnienie, skutecznie blokując fale elektromagnetyczne i zapewniając integralność wrażliwego sprzętu elektronicznego. Oto jak działają:
1. Materiały przewodzące:Uszczelki ekranujące EMI są zwykle wykonane z materiałów przewodzących, takich jak elastomery (gumy) wypełnione metalem lub przewodzące materiały z tkaniny na piance. Materiały te mają zdolność przewodzenia prądu elektrycznego.
2. Kompresja:Kiedy dwie powierzchnie lub komponenty stykają się lub są ze sobą połączone, uszczelka ekranująca EMI zostaje ściśnięta pomiędzy nimi. To ściskanie zapewnia dobry kontakt elektryczny pomiędzy uszczelką a współpracującymi powierzchniami, tworząc ścieżkę przewodzącą.
3. Uszczelnienie:Oprócz właściwości przewodzących uszczelki ekranujące EMI służą również jako uszczelnienia. Wypełniają szczeliny, szwy lub złącza w obudowach elektronicznych, płytkach drukowanych lub innym sprzęcie, do którego zakłócenia elektromagnetyczne mogą potencjalnie przedostać się lub uciec.
4. Blokowanie zakłóceń elektromagnetycznych:Zakłócenia elektromagnetyczne to fale elektromagnetyczne (promieniowanie o częstotliwości radiowej) generowane przez urządzenia elektroniczne lub źródła zewnętrzne. Kiedy fale te napotykają uszczelkę ekranującą EMI, która jest teraz częścią ścieżki przewodzącej, indukują prąd elektryczny w materiale uszczelki.
5. Absorpcja i odbicie:Indukowane prądy elektryczne przepływają przez przewodzący materiał uszczelki, pochłaniając i rozpraszając energię przychodzących fal elektromagnetycznych. Absorpcja ta zmniejsza intensywność zakłóceń.
6. Refleksja:Część fal elektromagnetycznych odbija się od ekranowanego obszaru ze względu na właściwości przewodzące materiału uszczelki, zapobiegając ich przedostawaniu się lub ucieczce.
7. Kompletna obudowa:Aby uzyskać skuteczne ekranowanie EMI, całą obudowę elektroniki lub obszar, którego dotyczy problem, należy zamknąć przewodzącym materiałem uszczelniającym, upewniając się, że nie ma żadnych szczelin ani nieekranowanych obszarów.
8. Wiele warstw:W przypadkach, gdy wymagany jest wyższy poziom ekranowania, można zastosować wiele warstw materiałów ekranujących i uszczelek w celu dalszego zwiększenia ochrony.
Stosując uszczelki ekranujące EMI, producenci mogą skutecznie kontrolować i minimalizować zakłócenia elektromagnetyczne, zapewniając niezawodne działanie sprzętu elektronicznego i zgodność z normami i przepisami dotyczącymi kompatybilności elektromagnetycznej (EMC). Uszczelki te odgrywają kluczową rolę w branżach, w których integralność sygnału, bezpieczeństwo danych i zapobieganie zakłóceniom są najważniejsze, takich jak telekomunikacja, przemysł lotniczy, urządzenia medyczne i elektronika użytkowa.
P: Z jakiego materiału wykonana jest uszczelka ekranująca EMI?
Odp.: Uszczelki ekranujące EMI mogą być wykonane z różnych materiałów, w zależności od konkretnych wymagań i zastosowania, do którego są przeznaczone. Wybór materiału ma kluczowe znaczenie dla ich skuteczności w zakresie skutecznego blokowania zakłóceń elektromagnetycznych. Oto kilka powszechnie używanych materiałów:
1. Elastomery wypełnione metalem:Uszczelki te są wytwarzane przez zmieszanie przewodzących cząstek metalicznych, takich jak srebro, nikiel lub miedź, z materiałem elastomerowym, takim jak silikon lub neopren. Połączenie metalu i elastomeru zapewnia zarówno przewodność elektryczną, jak i elastyczność. Elastomery wypełnione metalem są często stosowane, gdy wymagana jest ściśliwa uszczelka, ponieważ mogą dopasowywać się do nieregularnych powierzchni.
2. Przewodząca tkanina na piance:Ten typ uszczelki składa się z warstwy przewodzącej tkaniny laminowanej na podłożu piankowym. Pianka zapewnia niezbędną ściśliwość i właściwości uszczelniające, a tkanina przewodząca zapewnia przewodność. Przewodzące uszczelki z tkaniny na piance są powszechnie stosowane w obudowach elektronicznych i mogą być skuteczne przy różnych częstotliwościach.
3. Guma przewodząca:Przewodzące uszczelki gumowe są zwykle wykonane z gumy silikonowej wypełnionej cząstkami przewodzącymi. Uszczelki te są znane ze swojej trwałości i sprężystości. Są często używane w zastosowaniach, które oprócz ekranowania EMI wymagają uszczelnienia środowiskowego.
4. Folie metalowe:Jako uszczelki ekranujące EMI można również zastosować cienkie arkusze metalu, takie jak miedź lub aluminium. Folie te są często łączone z podkładem samoprzylepnym, dzięki czemu można je łatwo nakładać na współpracujące powierzchnie obudów elektronicznych lub płytek PCB. Folie metalowe są szczególnie skuteczne przy wysokich częstotliwościach.
5. Przewodzące tworzywa sztuczne:Niektóre uszczelki są wykonane z przewodzących tworzyw sztucznych zawierających dodatki przewodzące. Materiały te można formować lub wytłaczać w różne kształty i są stosowane w zastosowaniach, w których preferowane są lekkie materiały niemetalowe.
6. Siatka druciana:W niektórych przypadkach jako uszczelki ekranujące EMI stosuje się siatki druciane, zwykle wykonane z metalu. Siatki te zaprojektowano tak, aby zapewniały barierę przewodzącą, jednocześnie umożliwiając wentylację lub widoczność w zastosowaniach takich jak okna lub otwory wentylacyjne ekranowane RF.
